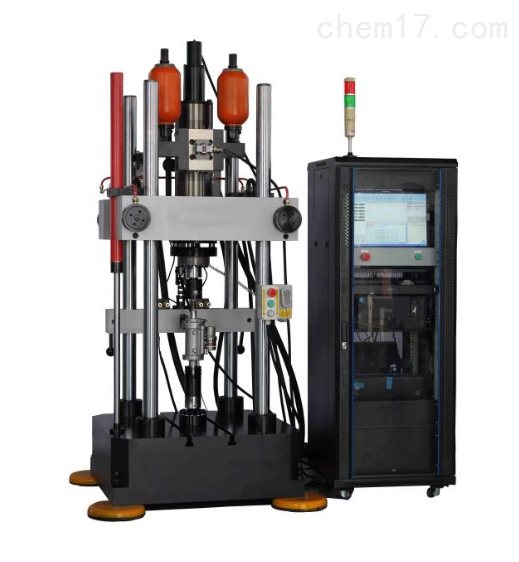

凸轮轴焊点疲劳试验机

简要描述：

凸轮轴焊点疲劳试验机主要用于汽车发动机凸轮轴焊点强度疲劳试验研究，也可完成静态性能试验研究，增配其它相关辅具可以完成其它汽车零部件的相关试验研究。

　　凸轮轴焊点疲劳试验机具有使用方便，控制精度高，可靠性好等特点。根据发动机配气凸轮轴技术要求及相关标准设计制造，主要用于汽车发动机凸轮轴焊点强度疲劳试验研究，也可完成静态性能试验研究，增配其它相关辅具可以完成其它汽车零部件的相关试验研究。

　　1、主机：试验机主机具有结构紧凑、横梁升降自如、机架刚度高、试件夹持可靠、对中性好、装夹方便等特点，并可配备各种夹具和环境试验装置以扩展试验功能。

　　2、作动器：

　　伺服直线作动器是试验机的核心部件，试验机通过作动器输出试验力。采用自有技术自行设计制造，作动器内置在主机下部，由作动器主体、液压控制模块和传感器组成。

　　3、恒压伺服泵站：

　　泵站主要由底板、油箱、油泵电机组、阀块、管路、冷却系统等部分组成。用于提供试验机工作的动力。

　　凸轮轴焊点疲劳试验机技术参数

　　最大静态试验力：±10KN

　　示值精度：全程不分档±0.5%

　　最大动态试验力：±7KN

　　示值精度：不大于±0.5%FS

　　作动器大振幅：±75mm

　　示值精度：±0.5%FS

　　频率范围：0.01-50HZ可根据客户要求定制

　　位移测量精度：±0.5%示值（全程不分档）

　　位移测量分辨率：0.01mm

　　磁致伸缩位移传感器：力臂长度100mm

　　最大扭矩：1000mm

　　最大试验空间：600mm（不含夹头部分）

　　根据用户现场实际加载框架尺寸以及实际工况确定

　　立柱间距：600mm

　　主要试验波形：正弦波、方波、三角波、斜波以及外部输入波形

　　试样夹持范围：共有5种夹具测试不同的部位
